Pájecí stanice 700W HM-29 Humberg

Detailní popis produktu

Pájkovací stanice 2v1 700 W

Model: HM-294

Silná a odolná:

? Stanice horkého vzduchu: 700 W, teplota: 100-500 stupňů C.

? Pájkovací stanice: 60 W, teplota: 200 – 500 stupňů C.

? Až 5 vyměnitelných trysek v sadě!

? Knot na odpajkování – tloušťka 2 mm; délka 1,5 m.

? 10 g pájkovacího drátu.

? LCD displej a jednoduchá obsluha.

Hlavní parametry:

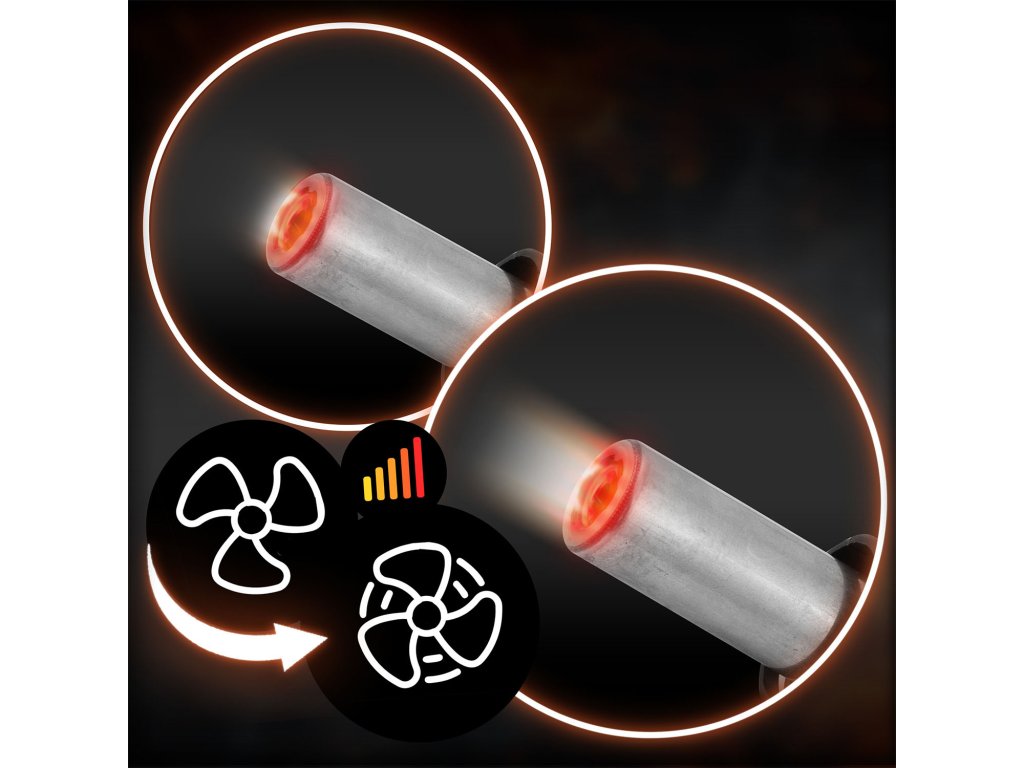

• Bezkartáčový ventilátor: zajišťuje delší životnost a stabilní provoz s jemným prouděním vzduchu.
• Možnost kalibrace teploty.
• Funkce automatického režimu spánku (pod 80°C) zvyšuje bezpečnost práce a prodlužuje životnost zařízení, přičemž šetří energii.
• 5 vzduchových trysek umožňuje přesné nasměrování proudu horkého vzduchu.
• Knot na odpajkování a pájkovací drát v sadě.

????? Nástroje vysoké kvality od ověřené značky HUMBERG.

Výbava pro horkovzdušnou pistoli:

? Tryska na foukání horkého vzduchu

• Vybavena snímačem polohy, který může automaticky regulovat nebo vypínat foukání v závislosti na poloze trysky
• To je hlavní prvek systému foukání horkého vzduchu v pájkovací stanici.

? Trysky různých průměrů, které lze nasadit na trysku. Tyto trysky slouží k přesnému směrování proudu vzduchu.

? Vnitřní ohřívač: horký vzduch prochází ohřívačem a poté je přesně nasměrován tryskami na pájené prvky.

? Vícepinový konektor pro připojení trysky: poskytuje napájení pro trysku a kontroluje proud vzduchu a teplotu.

Výbava pro pájku:

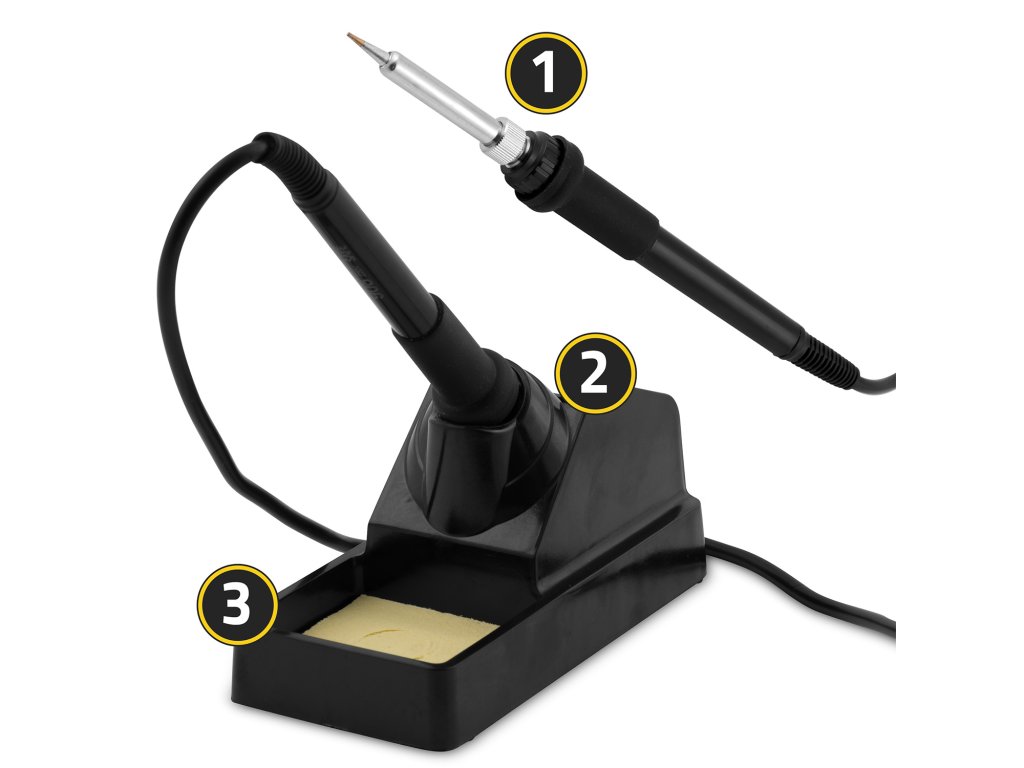

? Tryska pájky:

• Na přesné pájení. Na konci trysky se nachází hrot, který je ohřát na vysokou teplotu.
• Hrot má kuželovitý tvar, který umožňuje přesnou práci s malými komponenty, jako jsou SMD prvky.

? Držák na trysku pájky: bezpečné místo pro odložení horké trysky, když se nepoužívá.

? Houba na čištění hrotu:

• Houba umístěná v základně stojanu slouží k čištění pájkovacího hrotu od nadbytečného cínu a nečistot, které se mohou hromadit během práce.

? Stanice má dva režimy práce: pájka a foukání horkého vzduchu (hot air).

Každý z těchto režimů má jiné použití, a jejich spojení v jednom zařízení činí stanici univerzální.

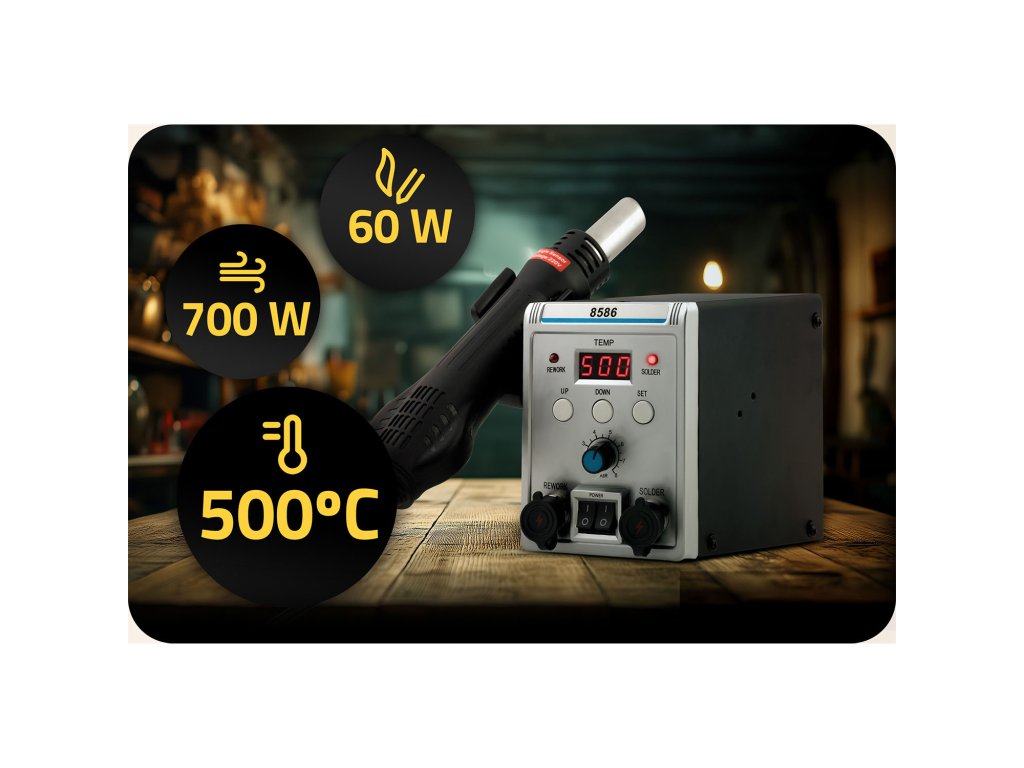

Pájka a horkovzdušná pistole hot air — jedno zařízení.

Režim pájky:

• Teplota: 200-500 C
• Maximální výkon: 60 W

Režim foukání:

• Teplota: 100-500 C
• Maximální výkon: 700 W

? Režim foukání horkého vzduchu (hot air):

Výhody:

• Přesná kontrola teploty a proudu vzduchu: Možnost regulace teploty v rozsahu od 100 do 500°C a změny intenzity foukání.
• Rovnoměrné zahřívání: Horký vzduch zahřívá celou plochu prvků, což umožňuje jejich snadné odstranění bez rizika mechanického poškození.

Určení:

• Odpojování prvků SMD.
• Reballing BGA.

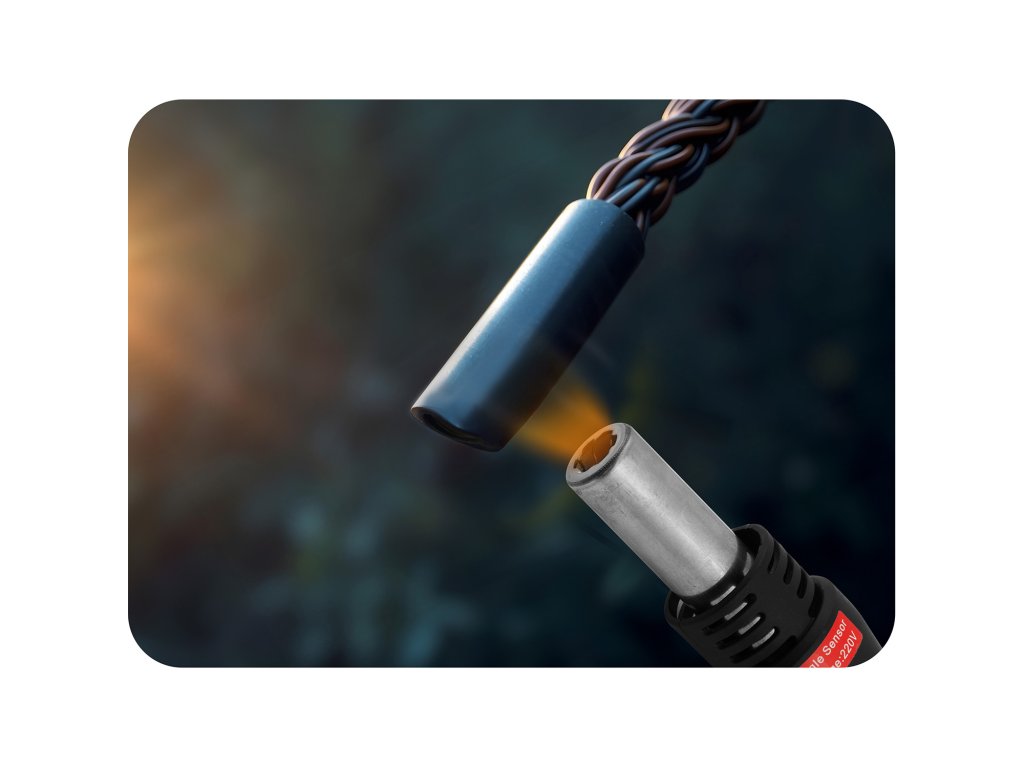

• Zahřívání teplem smrštitelných fólií a termoobracových lepidel.
• Oprava integrovaných obvodů.

? Režim Pájky:

Výhody:

• Přesné pájení: Pájka poskytuje kontrolované teplo při montáži prvků na desku plošných spojů.
• Když je potřebná nižší teplota než hot air: bez rizika poškození jiných prvků v okolí.

Určení:

• Práce s kabely a konektory.
• Pájení připojovacích prvků (THT).
• Malé prvky SMD.

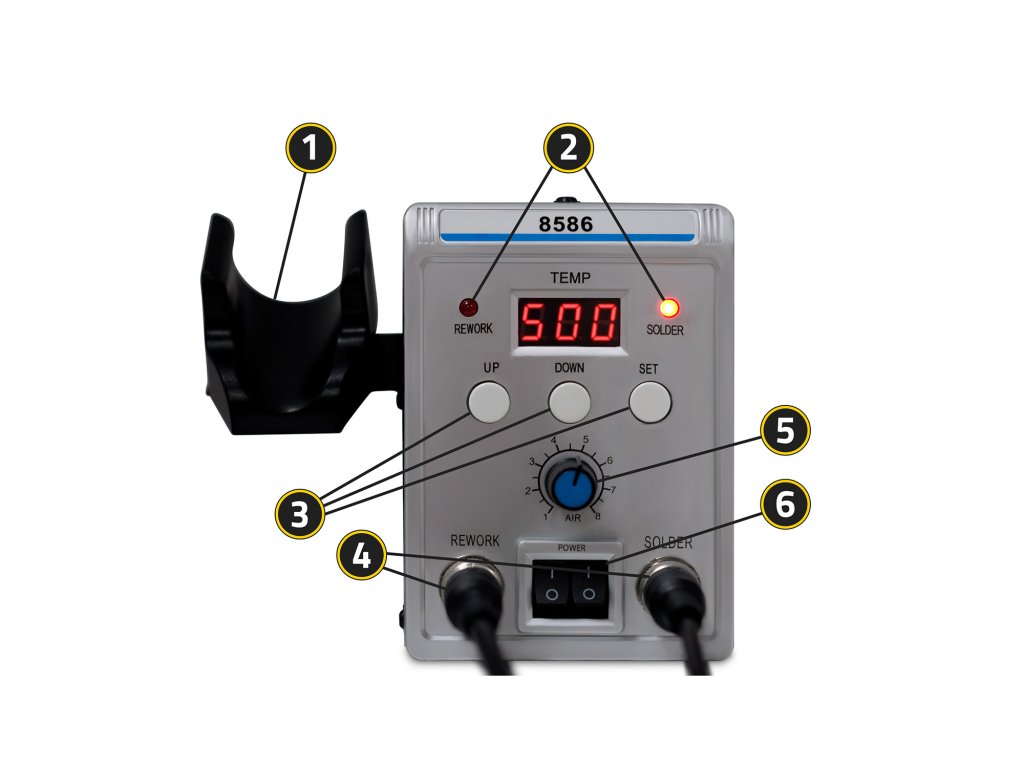

1. Držák na trysku hot air (stanice horkého vzduchu):
2. Ukazatele režimů práce (Rework/Solder):

   ? Rework: Znamená, že aktuálně je aktivní režim foukání horkého vzduchu.

   ? Solder: Znamená, že aktivní je režim pájky, tedy klasické pájení pomocí hrotu.

3. Tlačítka pro ovládání teploty:

   ? UP (nahoru): Umožňuje zvýšení nastavené teploty.

   ? DOWN (dolů): Umožňuje snížení nastavené teploty.

   ? SET: Slouží k schválení zvolené teploty nebo přechod mezi režimy práce.

4. Konektor pro připojení trysky hot air a pájky.
5. Regulace síly foukání vzduchu (Air):
6. Spínač režimu pájky a spínač režimu hot air.

? Jednoduché na použití — pohodlný držák na odkládání trysky a čitelný LCD displej — vše pro větší pohodlí při práci!

Technické údaje:

• Výkon stanice horkého vzduchu: 700 W
• Rozsah teplot vzduchu: 100-500°C
• Výkon pájky: 60 W
• Rozsah teplot pájky: 200-500°C
• Bezkartáčový ventilátor s jemným foukáním
• 5 vzduchových trysek různých velikostí
• Možnost kalibrace teploty
• Funkce režimu spánku pod 80°C
• Příslušenství: knot na odpajkování (2 mm, 1,5 m), pájkovací drát (10 g)
• LCD displej
• Dva režimy
• Napájení: 230 V
