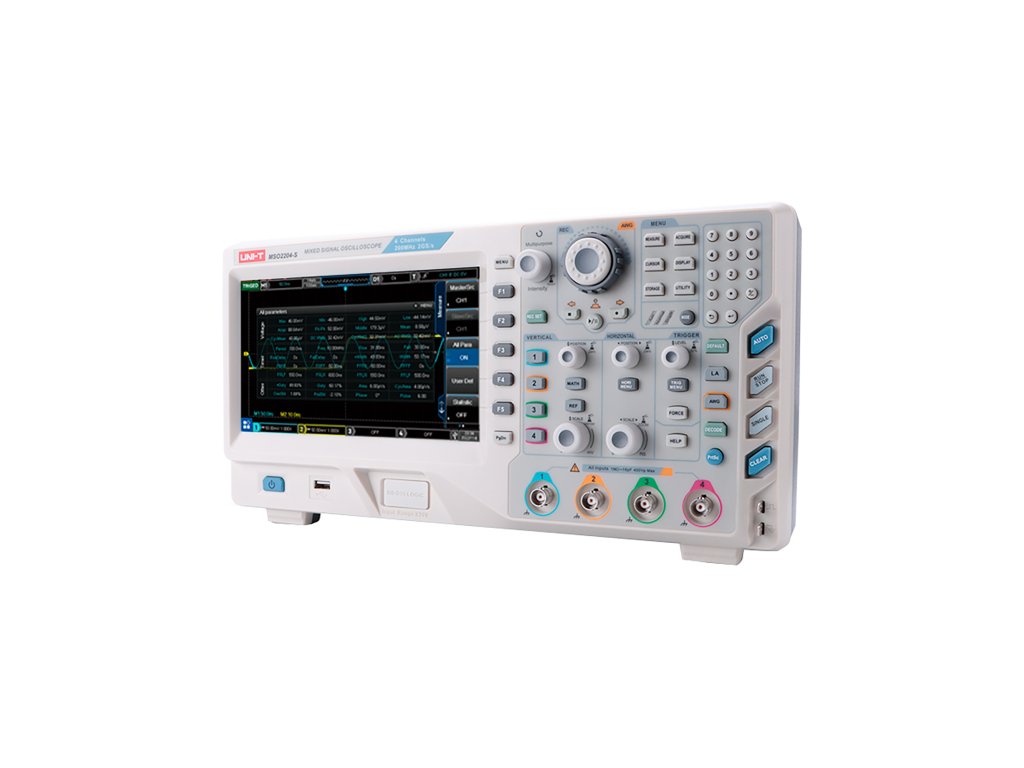

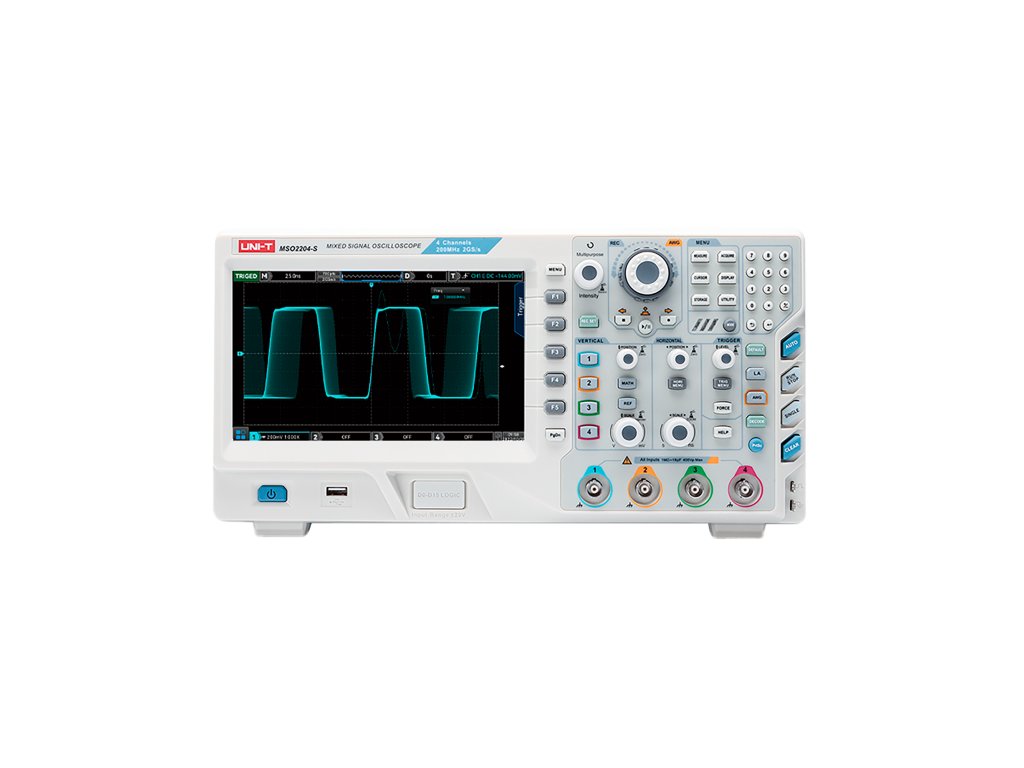

Oszilloskop MSO2102

Detailní popis produktu

----------- PARAMETRY HLAVNÍ ----------- Šířka analogového pásma: 100 MHz Doba náběhu: <=3,5 ns Liczba kanałów: 2 Częstotliwość próbkowania: 1 GS/s Głębokość pamięci: 56 Mpts (1 kanał) Szybkość przechwytywania przebiegu: 200 000 wfms/s Podstawa czasu: 5 ns/div~50 s/div Impedancja wejściowa: (1MOhm ±2%) II (20 pF ±3 pF) Czułość odchylenia pionowego: 1 mV/div~20 V/div (1M?) Dokładność wzmocnienia sygnału: <=±3% Zapis przebiegów: 65 000 ramek Sposoby wyzwalania: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code Opcje dekodowania magistrali szeregowych: RS232/UART, I2C Operacje na przebiegach: A+B, A-B, AxB, A/B, FFT, operacje logiczne, zaawansowane Pomiar automatyczny 27 parametrów: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Růstová hrana), Zpoždění A->B (Sestupná hrana), Zpoždění B->A (Růstová hrana), Zpoždění B->A (Sestupná hrana). Typy zobrazení výsledků: 5 výsledků současně Statistiky měření: Průměr, Max, Min, standardní odchylka, číslo měření Frekvenční okno: 6 bitů Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail) ----------- OBECNÉ VLASTNOSTI ----------- Napájení: 100V~240VAC, 50Hz/60Hz Displej: 8” TFT LCD, WVGA (800×480 px) Hmotnost: 4,5 kg Rozměry: 370 x 185 x 115 mm
-----------
PARAMETRY HLAVNÍ
-----------
Šířka analogového pásma: 100 MHz
Doba náběhu: <=3,5 ns
Počet kanálů: 2
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 56 Mpts (1 kanál)
Rychlost zachycení průběhu: 200 000 wfms/s
Základna času: 5 ns/div~50 s/div
Vstupní impedance: (1MOhm ±2 %) II (20 pF ±3 pF)
Citlivost svislého vychýlení: 1 mV/div~20 V/div (1M?)
Přesnost zesílení signálu: <=±3%
Záznam průběhů: 65 000 rámků
Způsoby spouštění: Hrana, šířka pulzu, runt, okno, N-hrana, zpoždění, timeout, doba trvání, nastavení/držení, sklon, video, kód
Možnosti dekódování sériové sběrnice: RS232/UART, I2C
Operace na průbězích: A+B, A-B, AxB, A/B, FFT, logické operace, pokročilé
Automatické měření 27 parametrů: Vršek-Vršek, Amplituda, Maximum, Minimum, Vrchol, Spodek, Průměr, Střed, Průměr cyklu,RMS, RMS cyklu, Plocha, Plocha cyklu, Překmit, Přesběh, Frekvence, Cyklus, Doba náběhu,Doba klesání, Kladný pulz, Záporný pulz, Kladný pracovní cyklus, Záporný pracovní cyklus,Zpoždění A->B (Růstová hrana), Zpoždění A->B (Sestupná hrana), Zpoždění B->A (Růstová hrana), Zpoždění B->A (Sestupná hrana).
Typy zobrazení výsledků: 5 výsledků současně
Statistiky měření: Průměr, Max, Min, standardní odchylka, číslo měření
Frekvenční okno: 6 bitů

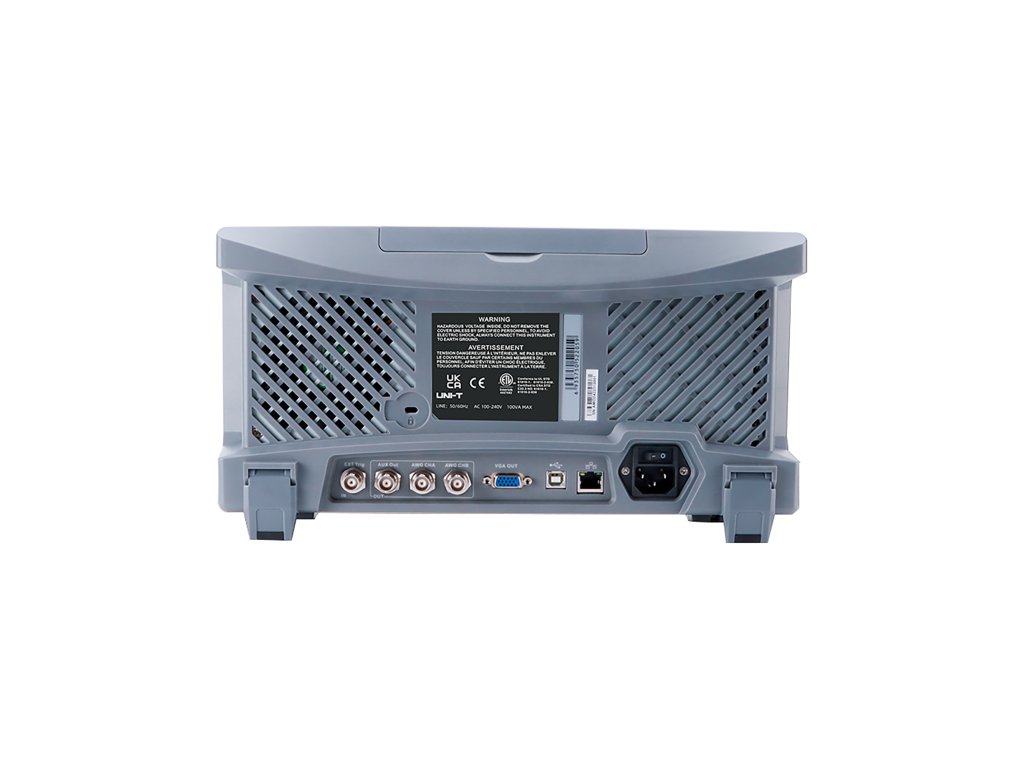

Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

-----------
OBECNÉ VLASTNOSTI
-----------
Napájení: 100V~240VAC, 50Hz/60Hz
Displej: 8” TFT LCD, WVGA (800×480 px)
Hmotnost: 4,5 kg
Rozměry: 370 x 185 x 115 mm
