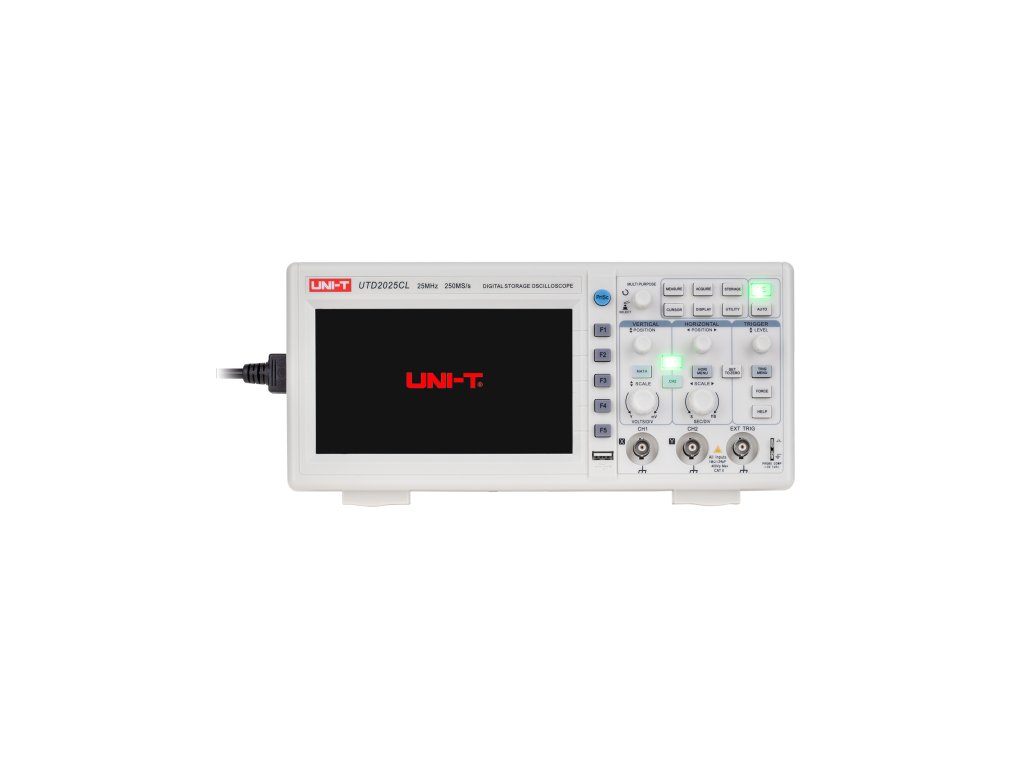

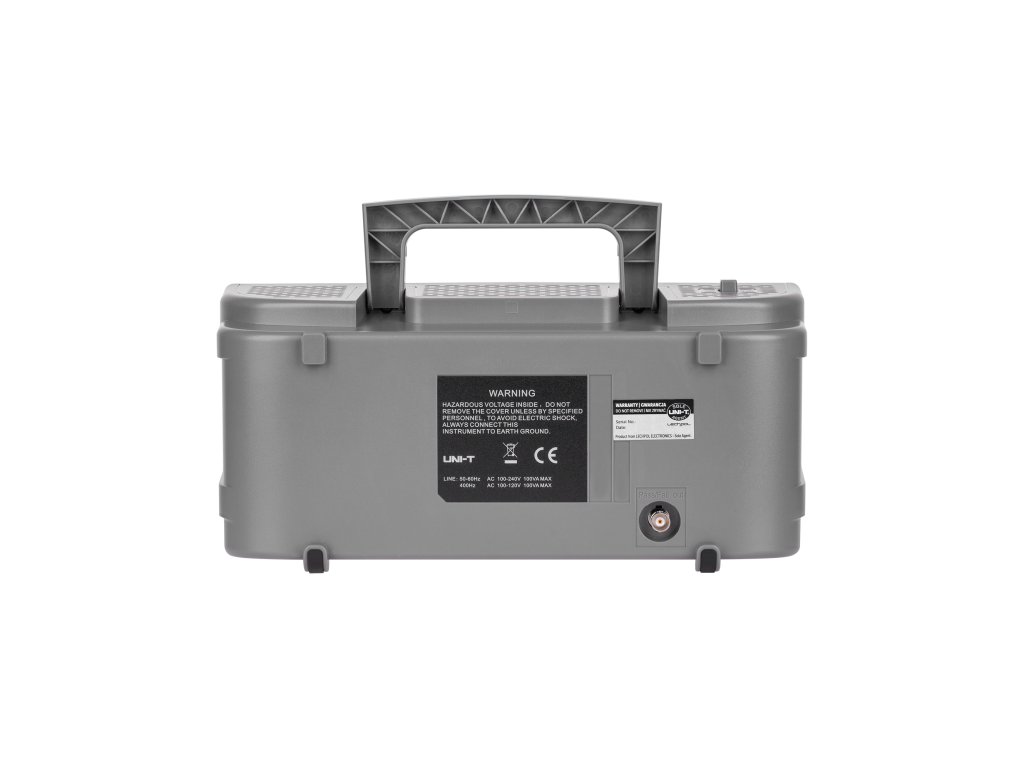

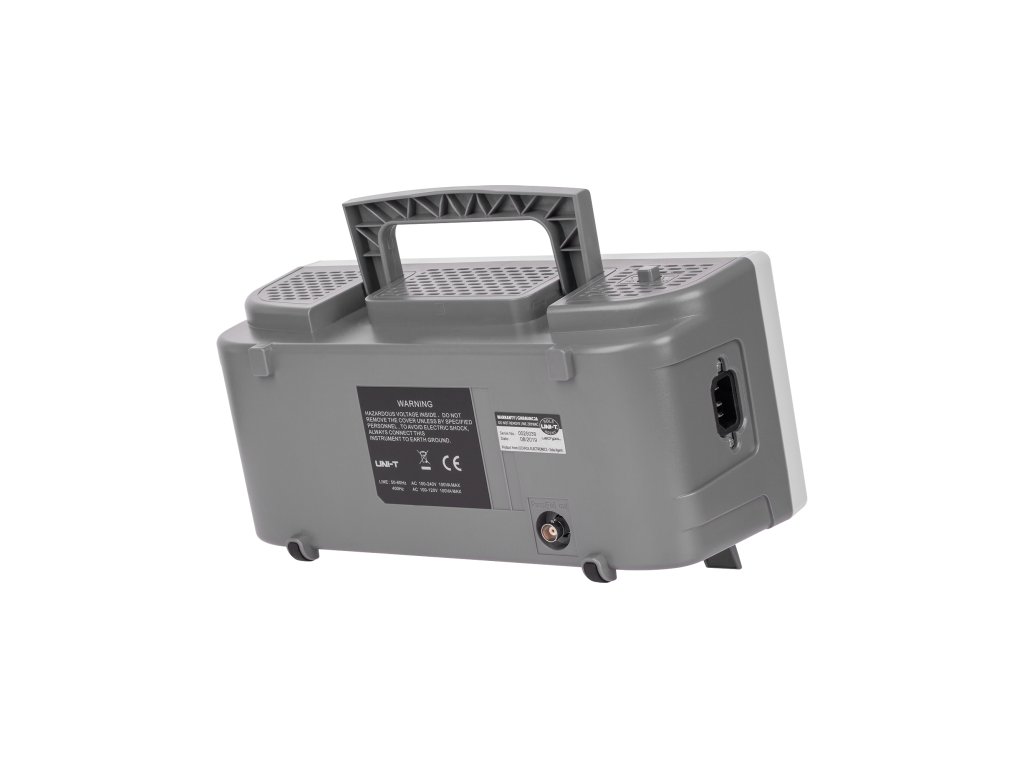

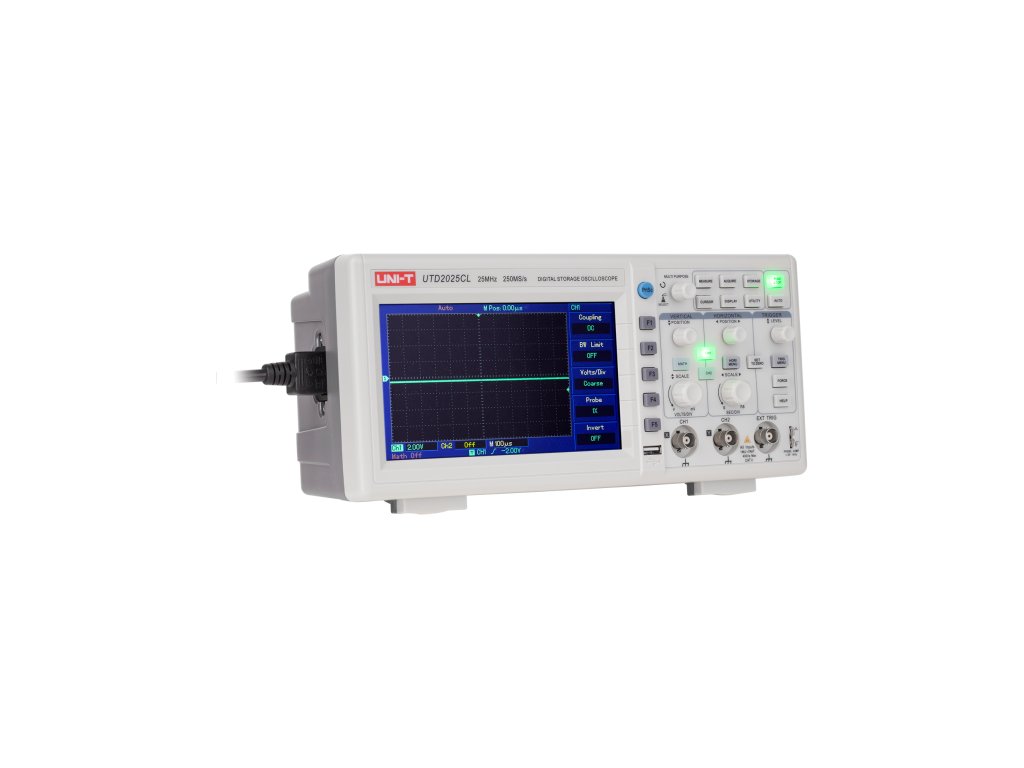

Osciloskop UTD2025CL

Detailní popis produktu

HLAVNÍ PARAMETRY Šířka pásma: 25 MHz Počet kanálů: 2 Vzorkovací frekvence: 250 MS/s Doba náběhu: <14 ns Głębokość pamięci: 25 kpts Szybkość przechwytywania przebiegów: >2000 wfms/s Citlivost svislého vychýlení: 1 mV/div ~ 20 V/div Přesnost měření DC (akvizice s průměrováním): ±(3% x odečet + 0,1 div + 1 mV) Vstupní impedance: 1 MOhm ±2%/24 pF ±3 pF Polarizace: kladná/záporná Vstupní napětí: max. 400 V (DC + AC špička) Matematické operace: sčítání, odčítání, násobení, dělení, FFT Časová základna: 10 ns/div ~ 50 s/div Ukládání měřicích dat: nastavení, průběh, bitmapa SPUŠTĚNÍ Frekvenční čítač: 6místný Druhy spuštění: hranou, šířkou impulsu, videosignálem, střídavě Zdroje spuštění: CH1, CH2, Line, EXT Rozsah úrovně spuštění: • vnitřní: ±8 div počítáno od středu obrazovky • vnější: ±3 V Rozsah náběhu mrtvého času: 80 ns ~ 1,5 s Druhy spuštění hranou: rostoucí, klesající, rostoucí i klesající Automatické nastavení: Ano Porty: Výstup Pass/Fail, USB OTG OBECNÉ VLASTNOSTI Napájení: 100 ~ 240 V AC RMS, 50/60 Hz Displej: 7” TFT LCD, WVGA (400x240 px) Hmotnost: 2,2 kg Rozměry: 306 x 147 x 122 mm Příslušenství: 2x měřicí sonda, napájecí kabel, USB kabel, CD
HLAVNÍ PARAMETRY
Šířka pásma: 25 MHz
Počet kanálů: 2
Vzorkovací frekvence: 250 MS/s
Doba náběhu: <14 ns
Hloubka paměti: 25 kpts
Rychlost zachycení průběhů: >2000 wfms/s
Citlivost svislého vychýlení: 1 mV/div ~ 20 V/div
Přesnost měření DC (akvizice s průměrováním): ±(3% x odečet + 0,1 div + 1 mV)
Vstupní impedance: 1 MOhm ±2%/24 pF ±3 pF
Polarizace: kladná/záporná
Vstupní napětí: max. 400 V (DC + AC špička)
Matematické operace: sčítání, odčítání, násobení, dělení, FFT
Časová základna: 10 ns/div ~ 50 s/div
Ukládání měřicích dat: nastavení, průběh, bitmapa

SPUŠTĚNÍ
Frekvenční čítač: 6místný
Druhy spuštění: hranou, šířkou impulsu, videosignálem, střídavě
Zdroje spuštění: CH1, CH2, Line, EXT
Rozsah úrovně spuštění:
• vnitřní: ±8 div počítáno od středu obrazovky
• vnější: ±3 V
Rozsah náběhu mrtvého času: 80 ns ~ 1,5 s
Druhy spuštění hranou: rostoucí, klesající, rostoucí i klesající
Automatické nastavení: Ano
Porty: Výstup Pass/Fail, USB OTG

OBECNÉ VLASTNOSTI
Napájení: 100 ~ 240 V AC RMS, 50/60 Hz
Displej: 7” TFT LCD, WVGA (400x240 px)
Hmotnost: 2,2 kg
Rozměry: 306 x 147 x 122 mm

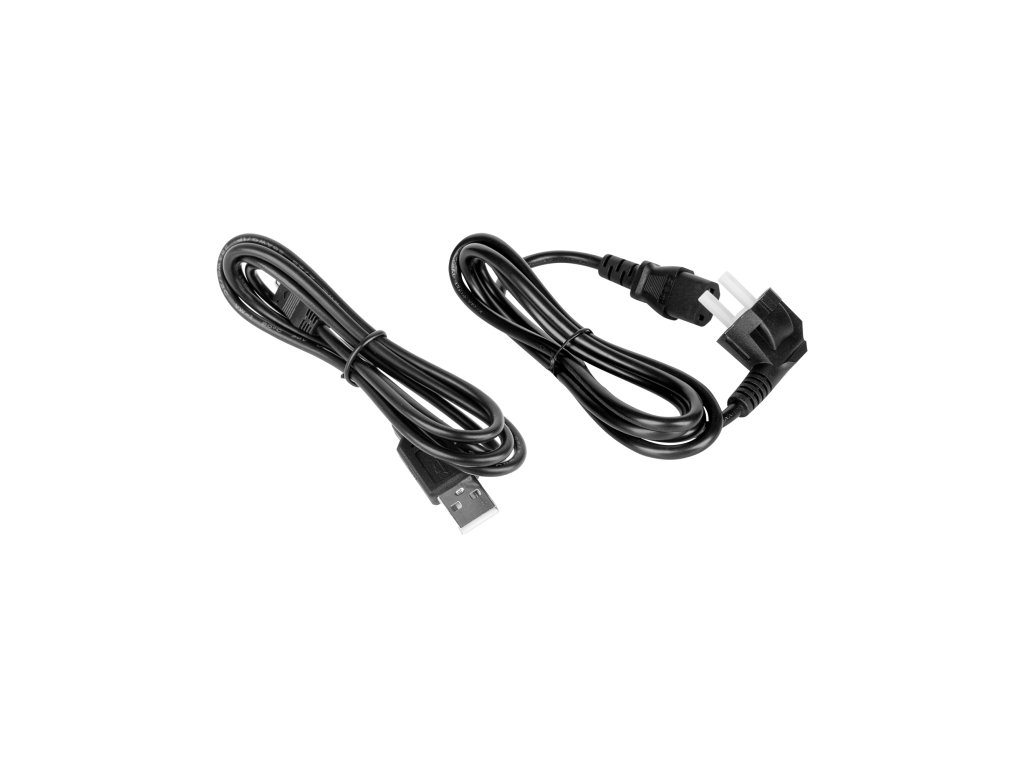

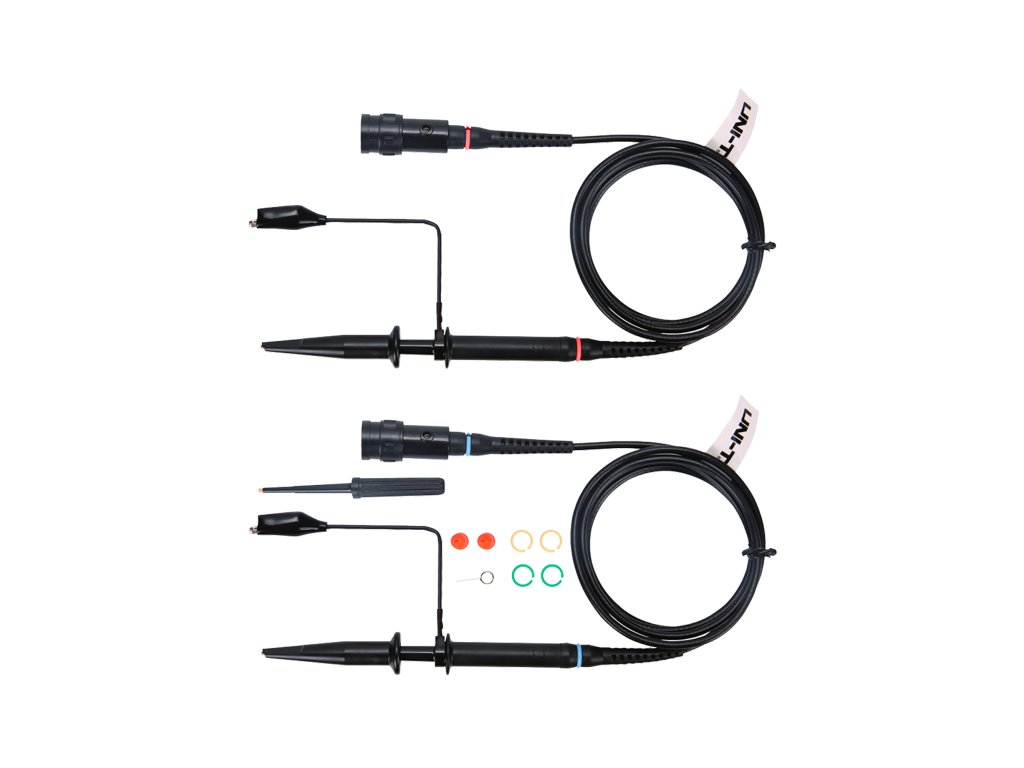

Příslušenství: 2x měřicí sonda, napájecí kabel, USB kabel, CD
