Osciloskop Uni-T UPO2074CS s displejem Ultra PHOSPHOR

Detailní popis produktu

Digitální osciloskopy řady UPO2000CS jsou založeny na unikátní technologii Ultra Phosphor. UPO2074CS je multifunkční, vysoce výkonný, snadno použitelný přístroj s vynikajícími technickými parametry. Ideální kombinace mnoha funkcí v jednom zařízení může pomoci uživatelům rychle provádět složité testy.

Osciloskop UNI-T UPO2074CS je běžně používaný univerzální měřicí přístroj umožňující zobrazení průběhu, přepětí, rušení ve formě špiček atd. Digitální osciloskop převádí vstupní analogový signál na digitální formu. Ta je následně upravena pro prezentaci a případnou analýzu v digitálních obvodech.

Čtyřkanálový osciloskop UNI-T UPO2074CS s šířkou pásma 70 MHz se vyznačuje vysokým napětím urychlování elektronového paprsku, což umožňuje dosáhnout obrazu s dobrou kvalitou a ostrostí. Sondy osciloskopu mají krátký čas nárůstu a jsou odolné vůči vysokým napětím.

Řada UPO2000CS byla navržena pro uspokojení nejnáročnějších trhů s osciloskopy, včetně komunikací, polovodičů, počítačů, letecké obrany, přístrojů, průmyslové elektroniky či spotřební elektroniky.

HLAVNÍ PARAMETRY
Šířka pásma analogového signálu: 70 MHz
Počet kanálů: 4
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (pro každý kanál)
Rychlost zachycení průběhu: 50 000 wfms/s
Časová základna: 5 ns/div ~ 50 s/div
Vstupní impedance: 1 MOhm±2% při kapacitě 20 pF±3 pF
Citlivost vertikálního vychýlení: 1 mV/div ~ 20 V/div (1 MOhm)
Záznam průběhů (1 kanál): Max. 65 000 rámců
Způsoby spouštění: Hrana, šířka impulsu, sklon, video
Operace s průběhy: A+B, A-B, AxB, A/B, FFT, logické operace
Automatické měření 34 parametrů: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Počet současně zobrazených výsledků: 5
Statistiky měření: Průměr, Max, Min, číslo měření
Okno kmitočtu: 6 bitů

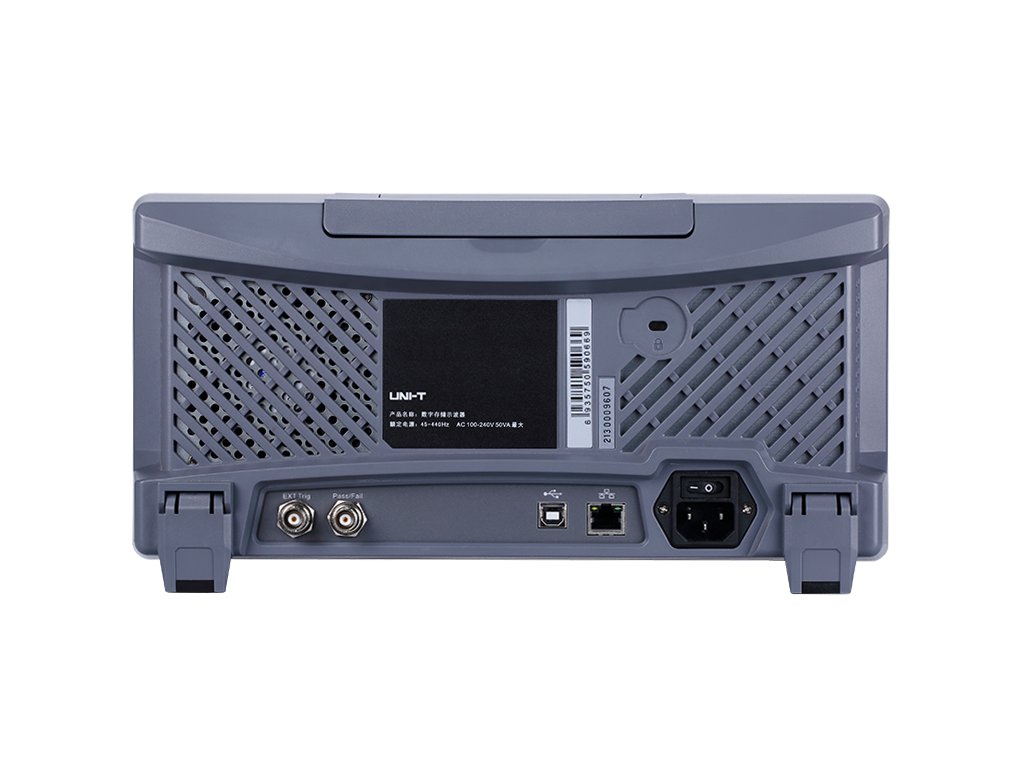

Rozhraní: USB Host, USB Device, LAN, AUX výstup

OBECNÉ VLASTNOSTI
Napájení: 100 V~240 V AC rms, 50 Hz/60 Hz
Displej: 8” TFT LCD, WVGA (800x480 px)
Typ displeje: Ultra Phosphor
Rozměry: 336 x 164 x 108 mm
Hmotnost: 3,5 kg

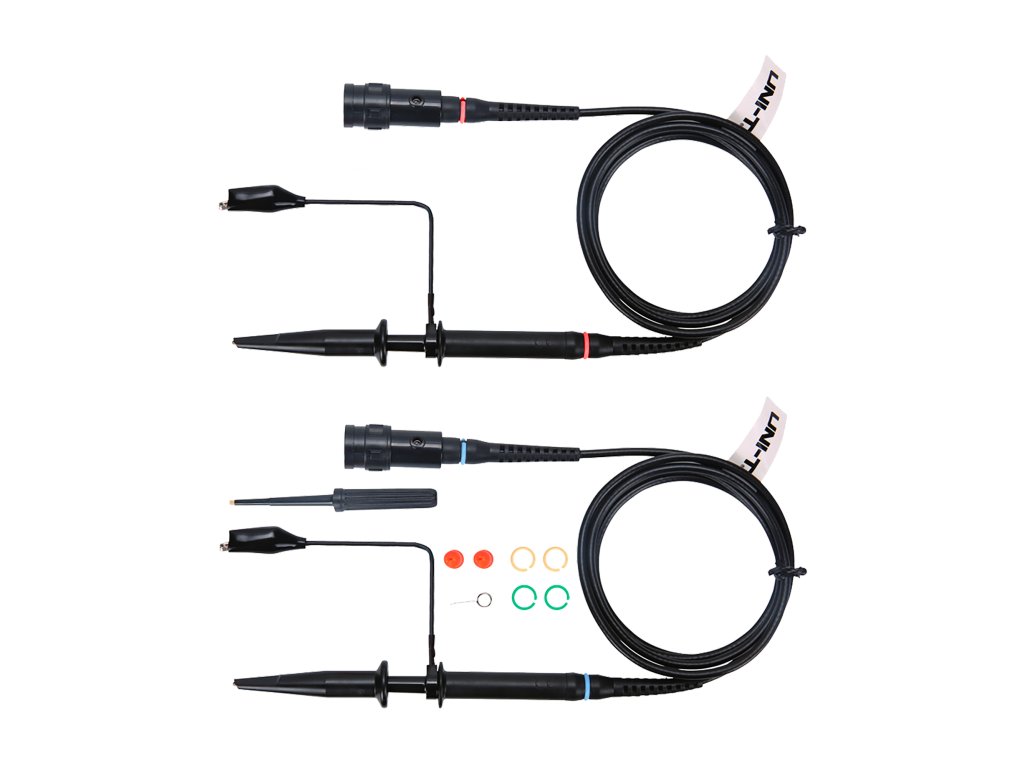

Příslušenství: napájecí kabel, USB kabel, měřicí sondy
