Osciloskop 25 MHz model UTD1025CL

Detailní popis produktu

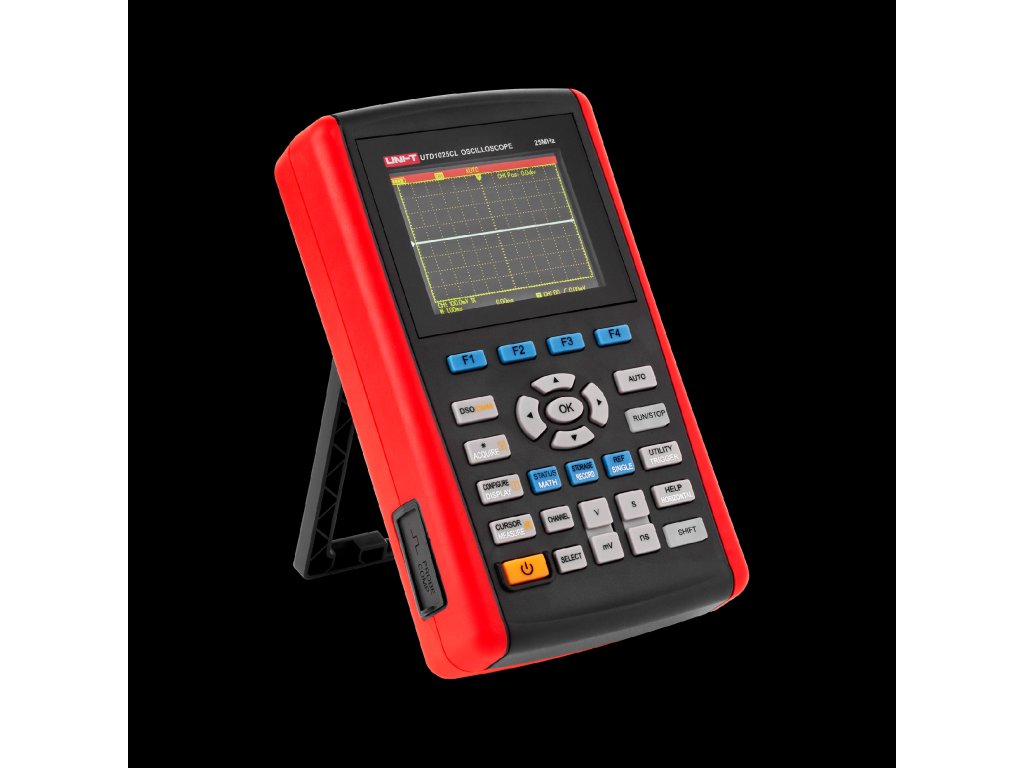

Osciloskop Uni-T UTD1025CL

Uni-T UTD1025CL je kompaktní digitální osciloskop, ideální pro osoby, které potřebují jednoduchý, ale všestranný nástroj pro měření v dílně, laboratoři nebo v terénu. Díky své mobilitě a širokému rozsahu funkcí se osciloskop hodí jak pro základní, tak i pokročilejší aplikace.

Přesná měření a široká funkčnost

UTD1025CL nabízí šířku analogového pásma 25 MHz, což umožňuje přesné monitorování signálů se střední frekvencí. Vzorkovací frekvence 250 MS/s a doba náběhu ? 14 ns umožňují přesné zachycení dynamických změn signálů. Hloubka paměti 12 kpts zajišťuje dostatek dat pro analýzu a časová základna od 10 ns/div do 50 s/div umožňuje flexibilitu v přizpůsobení měření.

Pokročilé funkce spouštění a analýzy

Osciloskop podporuje různé režimy spouštění, jako je hrana, šířka pulzu, sklon a video signál, což umožňuje přesné sledování vybraných okamžiků signálu. Funkce FFT umožňuje spektrální analýzu signálů, což je užitečné při diagnostice a analýze frekvencí. Osciloskop nabízí také automatické měření mnoha parametrů, včetně špičkových hodnot, průměrů, RMS a časů náběhu a pádu, což usnadňuje rychlé zhodnocení kvality signálů.

Kompaktní a ergonomický design

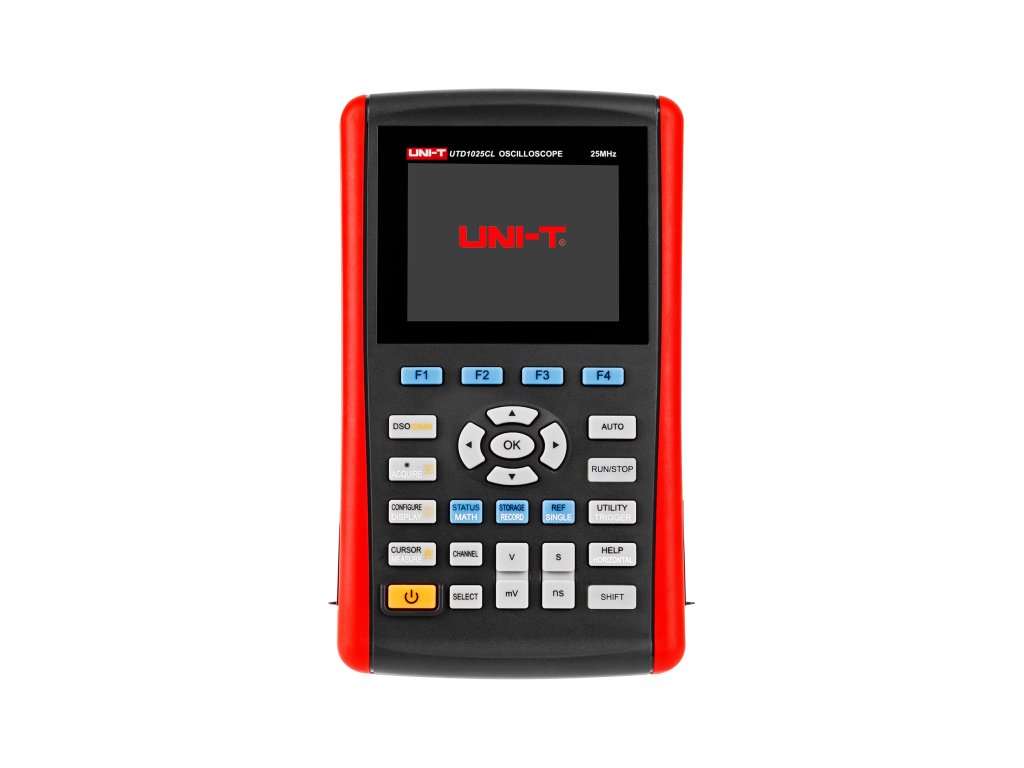

UTD1025CL je vybaven 3,5palcovým TFT LCD displejem s rozlišením 320x240 px, který poskytuje čitelný obraz a intuitivní ovládání. Napájí ho lithium-iontová baterie s kapacitou 3600 mAh, což umožňuje dlouhodobý provoz bez nutnosti častého nabíjení. Kompaktní rozměry (199 x 118 x 49 mm) a nízká hmotnost (0,9 kg) činí osciloskop snadno přenosným a použitelným v různých podmínkách.

Bohatá sada příslušenství a snadná integrace

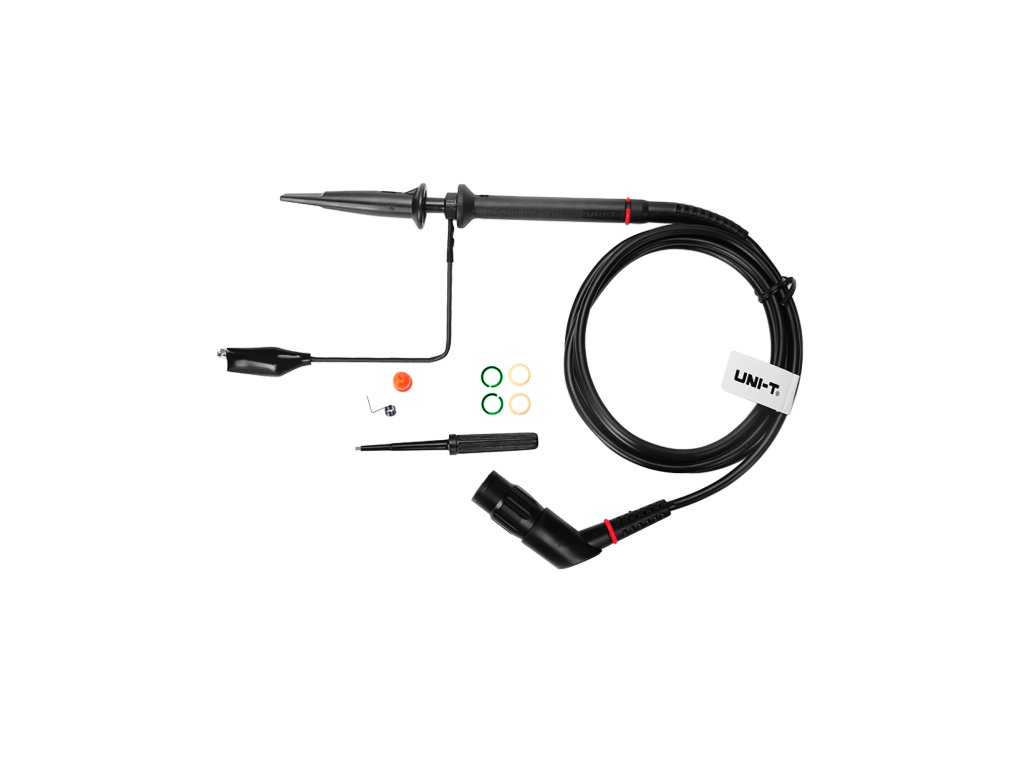

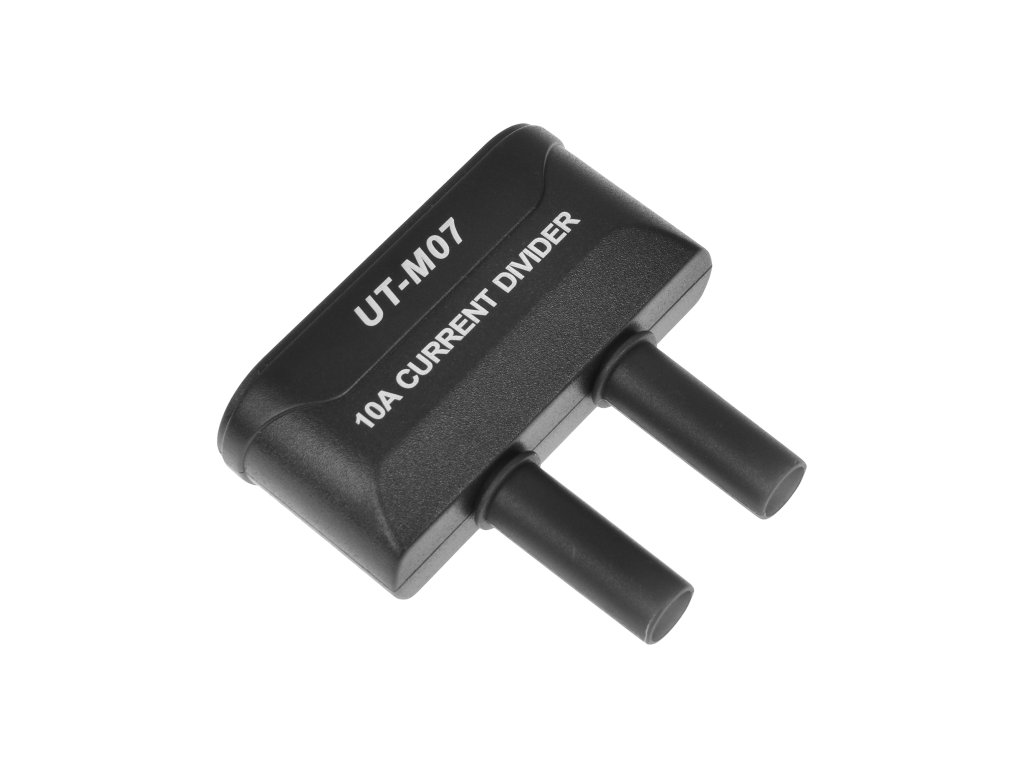

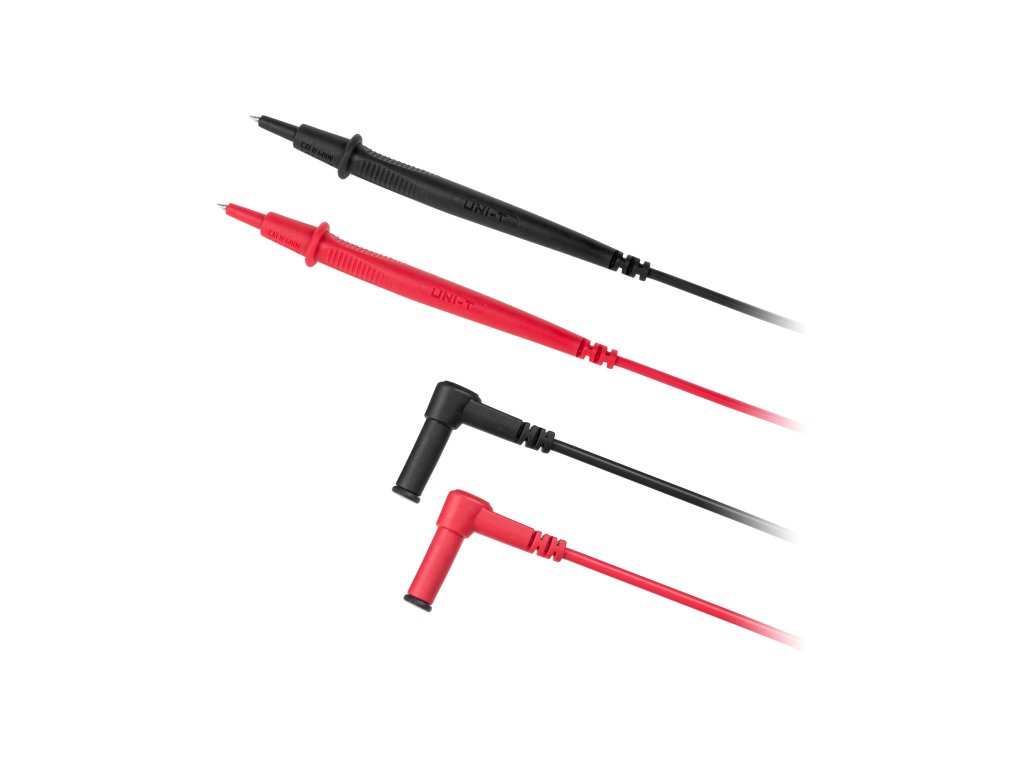

Osciloskop je dodáván s kompletní sadou příslušenství, včetně měřicích kabelů, měřicí sondy, USB kabelu, napájecího adaptéru a přípravků pro měření proudu. Díky rozhraní Mini USB lze zařízení snadno připojit k počítači, což umožňuje uložení a analýzu dat.

HLAVNÍ PARAMETRY
Šířka analogového pásma: 25 MHz
Počet kanálů: 1
Doba náběhu: <= 14 ns
Vzorkovací frekvence: 250 MS/s
Hloubka paměti: 12 kpts
Časová základna: 10 ns/div ~ 50 s/div
Citlivost vertikálního vychýlení: 5 mV/div ~ 20 V/div
Metody záznamu: Nastavení, křivka, bitmapa
Metody spouštění: Hrana, šířka pulzu, sklon, video
Operace na průbězích: FFT
Automatické měření: Od vrcholu k vrcholu, amplituda, hodnoty: maximální, minimální, špičková, dolní, středová, průměrná, RMS, předspouštění, frekvence, perioda, doba náběhu, doba pádu, kladná/záporná hodnota pulzu, střída
Frekvenční okno: 6 bitů
Rozhraní: Mini USB

MĚŘICÍ ROZSAHY
Stejnosměrné napětí DC: 400 mV/ 4 V/ 40 V/ 400 V ±(1%+5)
Střídavé napětí AC: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5)
Stejnosměrný proud: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5)
Střídavý proud: 400 µA/ 4000µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5)
Odpor: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm / 4 MOhm/ 40 MOhm ±(1,2%+5)
Kapacita: 51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5)

OBECNÉ VLASTNOSTI

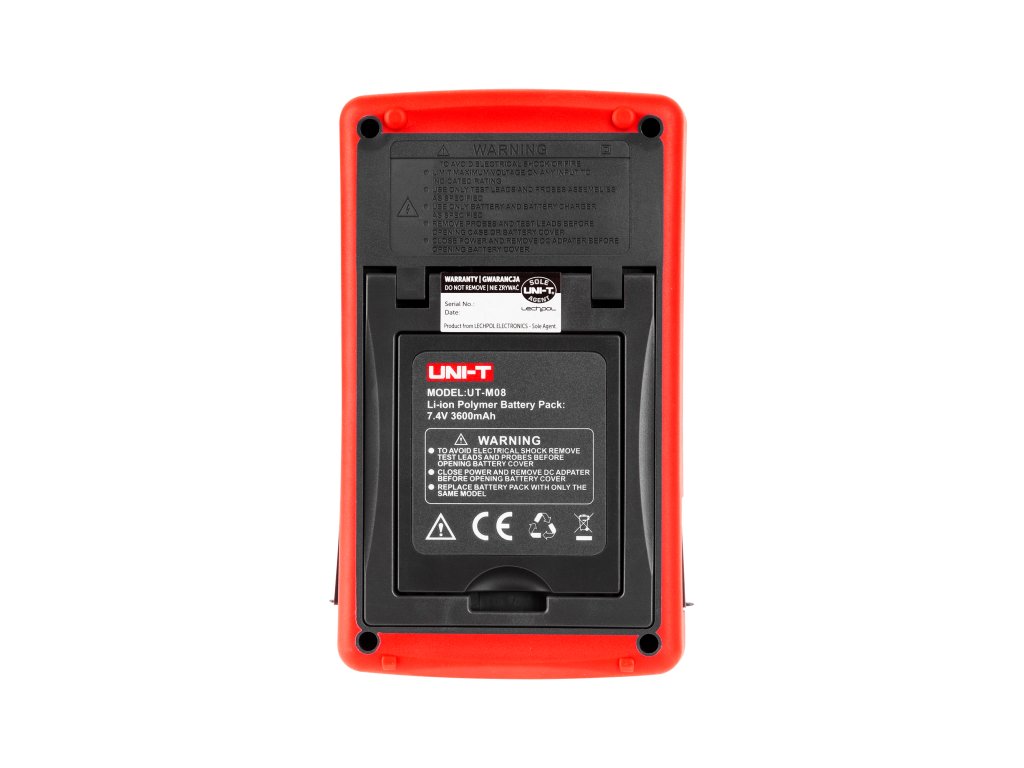

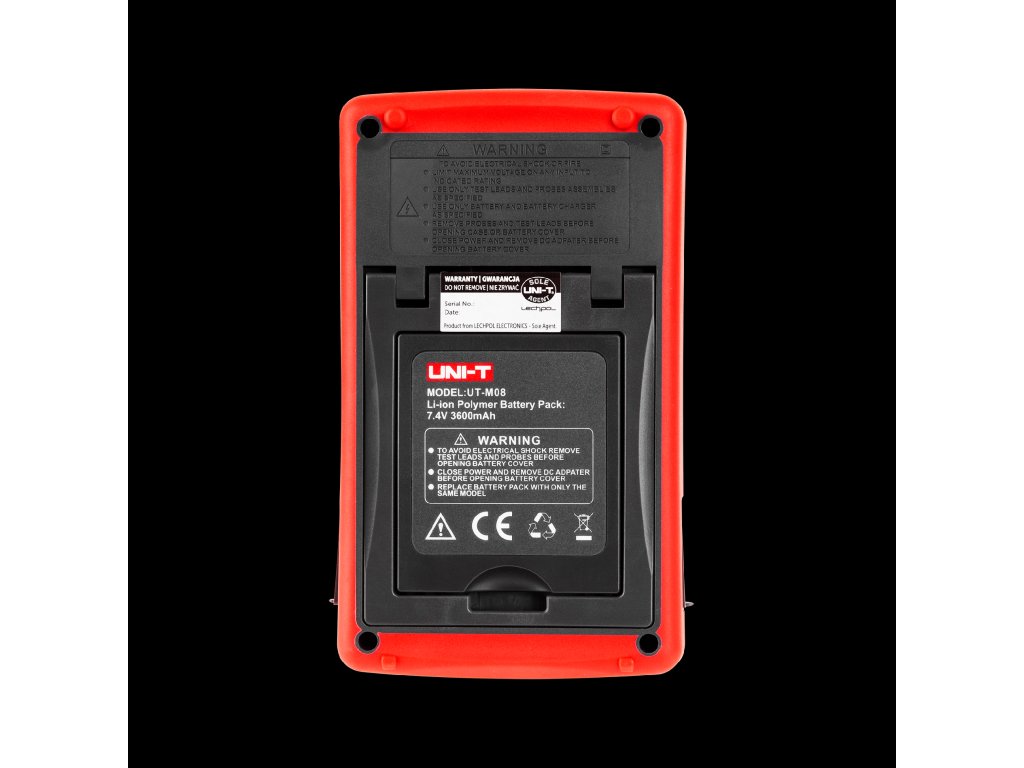

Napájení: Lithium-iontová baterie 7,4 V 3600 mAh; 100 V~240 V AC, 50 Hz/60 Hz
Displej: 3,5” TFT LCD (320x240 px)
Rozměry: 199 x 118 x 49 mm
Hmotnost: 0,9 kg
Příslušenství: síťový kabel, měřicí kabely, měřicí sonda, USB kabel, napájecí adaptér, přípravky pro měření proudu
