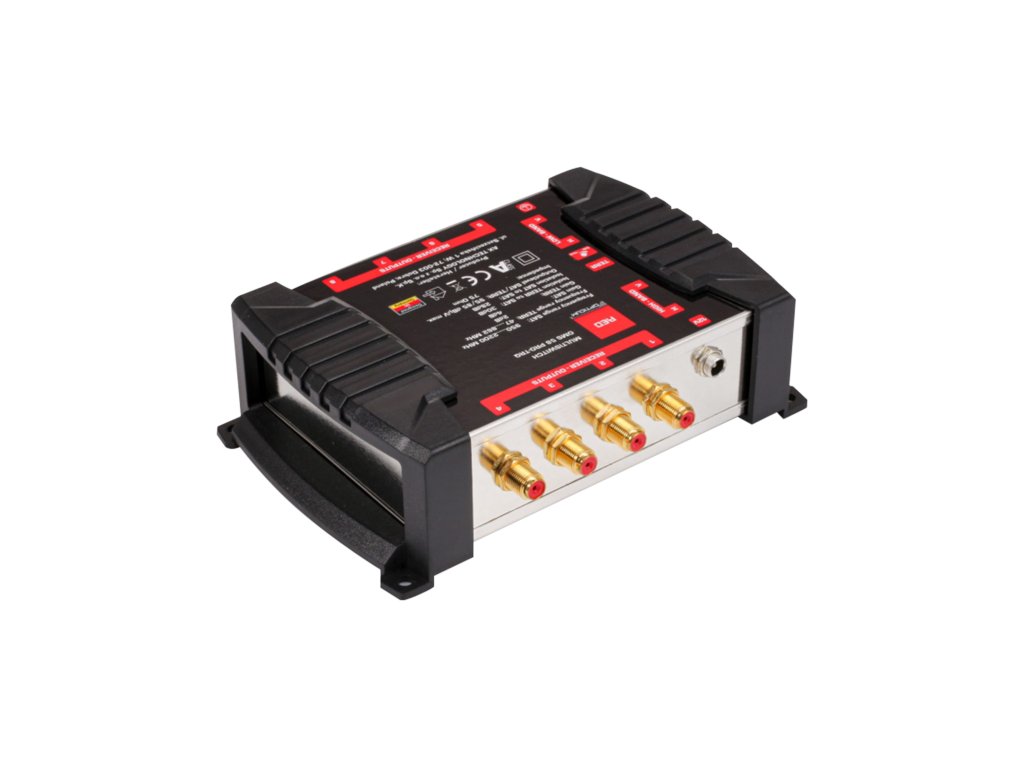

Multiswitch OPTICUM OMS 5/8 PRO TRQ PLATINUM

Multiswitch OPTICUM OMS 5/8 PRO TRQ PLATINIUM

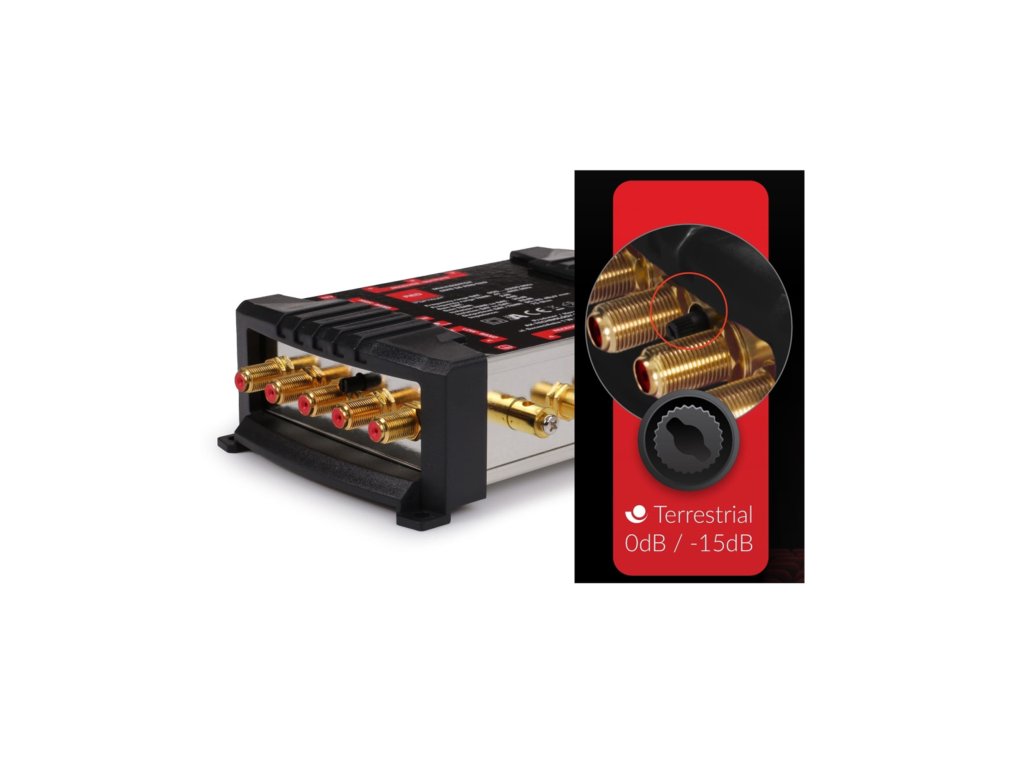

Multiswitch je určený na inštaláciu anténnych systémov pre satelitnú televíziu DVB-S2 a pozemnú televíziu DVB-T2. Pozlátené zásuvky výrazne znižujú straty signálu pri pripájaní anténnych káblov a nedochádza k oxidačnému javu. Multiprepínač automaticky rozpozná typ signálu, ktorý sa má prenášať do tunerov. Pri inštalácii je potrebné zohľadniť pripojenie multiprepínača k satelitnej anténe s priemerom najmenej 0,8 m a LNB Quattro alebo Quad a k pozemnej televíznej anténe. Oddelenie satelitných a pozemných signálov vychádzajúcich z multiprepínača sa vykonáva pomocou účastníckych zásuviek. Napájanie multiprepínača prebieha prostredníctvom externého zdroja, čím sa eliminuje jav zvýšenej prevádzkovej teploty, ktorý je častou príčinou poškodenia zariadenia.

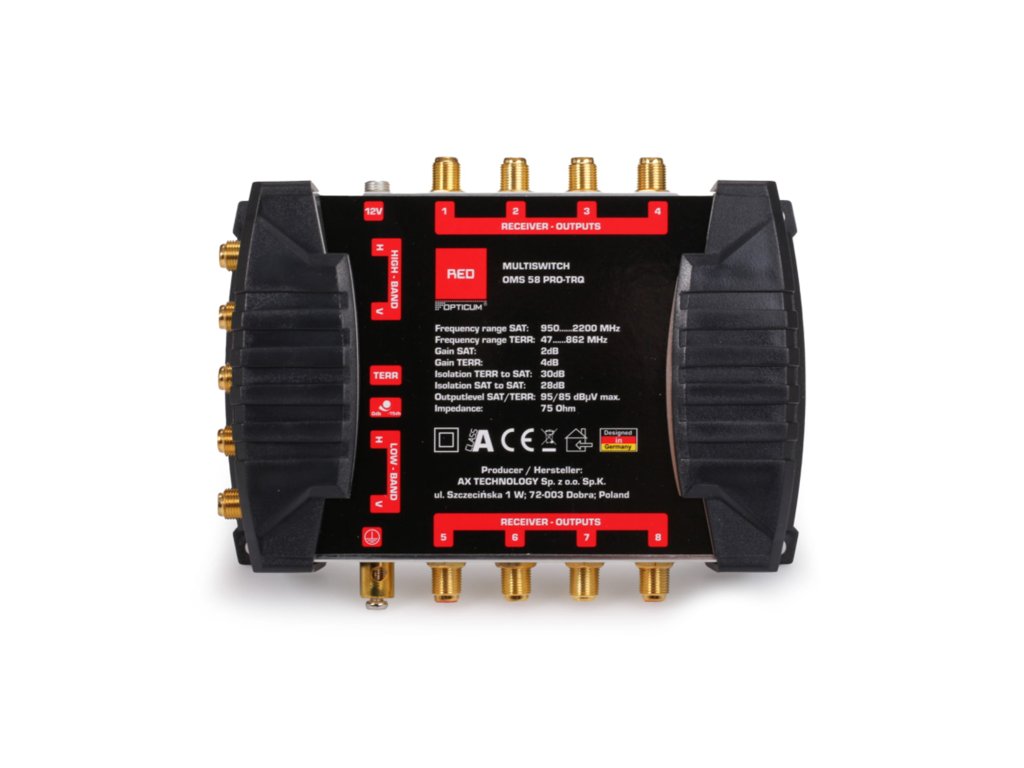

Pripojenie:

- jeden konvertor Quattro alebo QUAD
- jedna pozemná anténa DVB-T
- 8 pozemných a/alebo satelitných prijímačov

Technické údaje:

- Frekvenčný rozsah SAT : 950-2200 MHz
- Frekvenčný rozsah TER : 47-862 MHz
- Zisk SAT (950-2150 MHz) : 2 dB
- Zisk TER (47-862 MHz) : 4 dB
- Odstup SAT od TER : 30 dB
- Odstup TER od SAT : 28 dB
- Odstup H/V polarizácie : 25 dB
- Maximálna výstupná úroveň SAT : 95 dBuV
- Maximálna výstupná úroveň TER : 85 dBuV
- Vstupná/výstupná impedancia : 75 Ohm
- Prepínanie polarizácie/pásma : 13V/18V 13V/22kHz-18V/22kHz
- Sieťové napájanie: 230 V AC 50 Hz
- Prevádzková teplota : 0...+55 oC
- Rozmery : 175 x 133 x 54 mm (skutočné rozmery)

Súprava obsahuje:

- Multiprepínač
- Napájací kľúč na zaskrutkovanie konektora F
- Napájací kľúč
- Originálny obal
