Multimetr UT505B

Detailní popis produktu

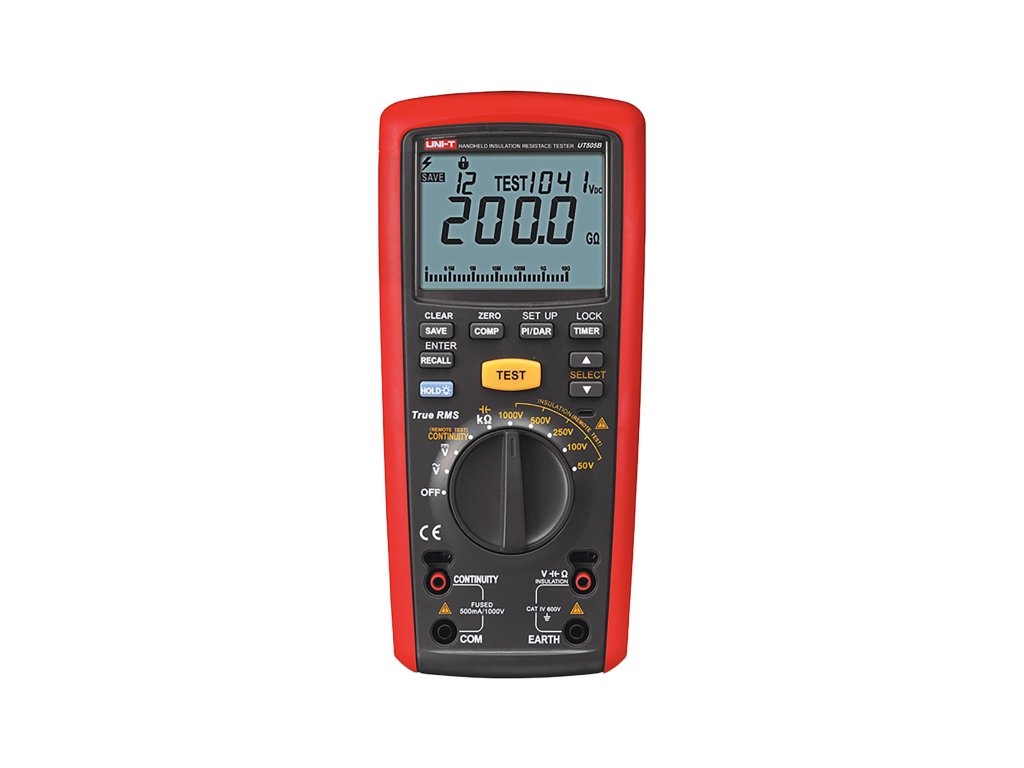

Měřič Uni-T UT505B

Měřič Uni-T UT505B je pokročilé měřicí zařízení určené pro profesionální hodnocení izolace, odporu a napětí. Vybaven funkcemi umožňujícími všestranné využití, je ideálním nástrojem pro elektrikáře, servisní techniky a inženýry.

Přesné měření izolačního odporu

UT505B nabízí široké rozsahy měření izolačního odporu při různých napětích (od 50 V do 1000 V), což umožňuje důkladnou diagnózu stavu izolace. Rozsahy zahrnují od 0,01 M? do 200 G?, s vysokou přesností ±(1,5%+5) pro nižší rozsahy a ±(10%+3) pro nejvyšší hodnoty.

Všestrannost a pokročilé funkce

Měřič nabízí měření únikových proudů v rozmezí od 10 µA do 2000 µA a nízkého odporu od 0,01 ? do 100 ?, což z něj činí univerzální nástroj pro různá měřicí úkoly. Zařízení podporuje funkce TrueRMS, automatický rozsah, měření krokového napětí, DAR (Dielectric Absorption Ratio) a PI (Polarization Index), což umožňuje komplexní analýzu elektrických obvodů. Dodatečné funkce, jako automatické vybíjení, analogový bargraf a indikátor nízké úrovně baterie, zvyšují pohodlí používání.

Ergonomie a odolnost

Vybaven velkým displejem (78 x 59 mm) s maximálním odčtem do 6000, měřič zajišťuje čitelnost výsledků v různých podmínkách. Kompaktní rozměry (103 x 225 x 59 mm) a pevná konstrukce o hmotnosti 630 g činí zařízení praktickým a odolným, připraveným k práci v náročných terénních podmínkách. Měřič je napájen šesti bateriemi 1,5 V LR6, což zajišťuje dlouhou dobu provozu.

-----------
MĚŘICÍ ROZSAHY
-----------

Izolační odpor

50 V (50 V / 100 V / 250 V / 500 V / 1000 V: 0% ~ 20%)
0,01 M? ~ 50 M?: ±(3%+3)
50 M? ~ 1 G?: ±(3%+3)
100 V
1 G? ~ 10 G?: ±(10%+3)
0,01 M? ~ 100 M?: ±(3%+3)
100 M? ~ 1 G?: ±(3%+3)
250 V
1G? ~ 20 G?: ±(10%+3)
0,01 M? ~ 200 M?: ±(1,5%+5)
200 M? ~ 1 G?: ±(1,5%+5)
500 V
1G? ~ 50 G?: ±(10%+3)
0,01 M? ~ 500 M?: ±(1,5%+5)
500 M? ~ 1 G?: ±(1,5%+5)
1000 V
1G? ~ 100 G?: ±(10%+3)
0,1 M? ~ 2000 M?: ±(1,5%+5)
2 G? ~ 9,9 G?: ±(5%+3)
10 G? ~ 20 G?: ±(7%+3)
20 G? ~ 200 G?: ±(20%+3)

Zátěžový proud

50 V (R=50 k?) 1 mA: 0%~10%
100 V (R=100 k?) 1 mA: 0%+10%
250 V (R=250 k?) 1 mA: 0%+10%
500 V (R=500 k?) 1 mA: 0%+10%
1000 V (R=1 M?) 1 mA: 0%+10%

Zkratový proud: <2 mA
Únikový proud: 10 ~ 2000 uA ±(10%+3)
Nízký odpor: 0,01 ? ~ 100 ? (volitelně kolem 5V/>200 mA / 20 mA) ±(1,5%+3)
Všeobecný odpor: 0,01 k? ~ 10 M? ±(3%+3)
DC napětí: 0 V ~ 600 V ±(2%+3)
AC napětí: 0 V ~ 600 V ±(1,5%+5)
Frekvence: 45 ~ 1 kHz ±(0,1%+3)
Kapacita: 100 pF ~ 500 uF ±(5%+5)

-----------
OBECNÉ VLASTNOSTI
-----------

Maximální odčet: 6000
Automatický rozsah
TrueRMS
Měření krokového napětí
Měření DAR
Měření PI
Automatické vybíjení
Automatická kontrola pojistky
Analogový bargraf
Indikátor kontinuity
Porovnávací měření
Indikátor nízké úrovně baterie
Napájení: 6x baterie 1,5 V LR6
Rozměry displeje: 78 x 59 mm
Hmotnost: 630 g
Rozměry: 103 x 225 x 59 mm
