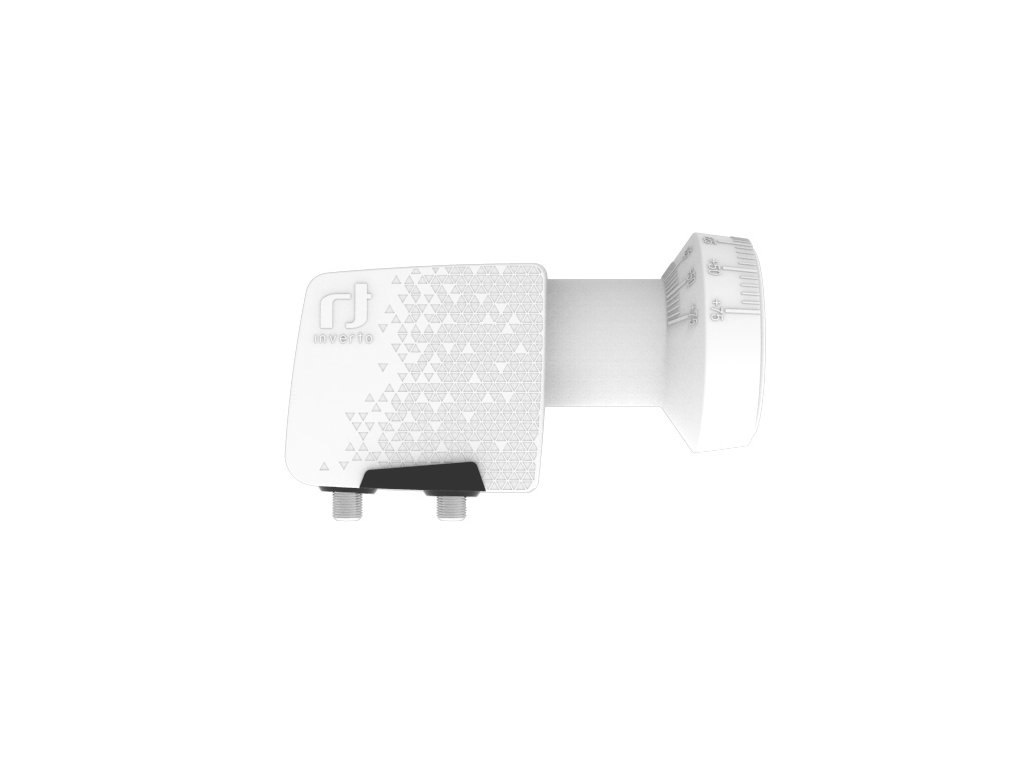

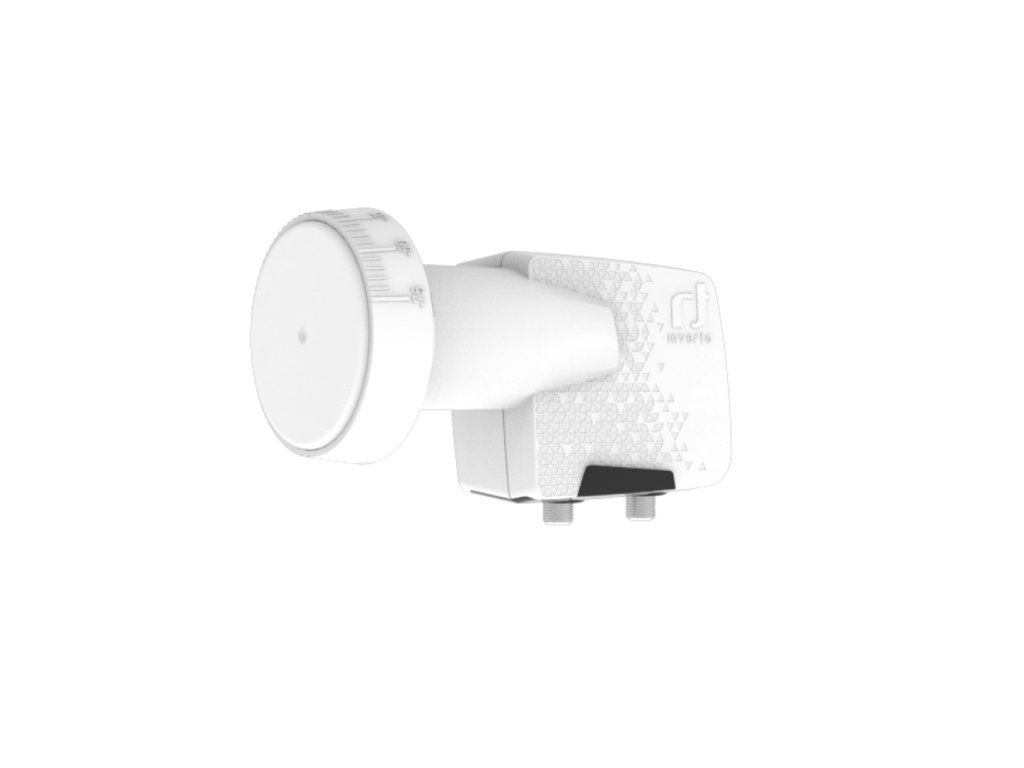

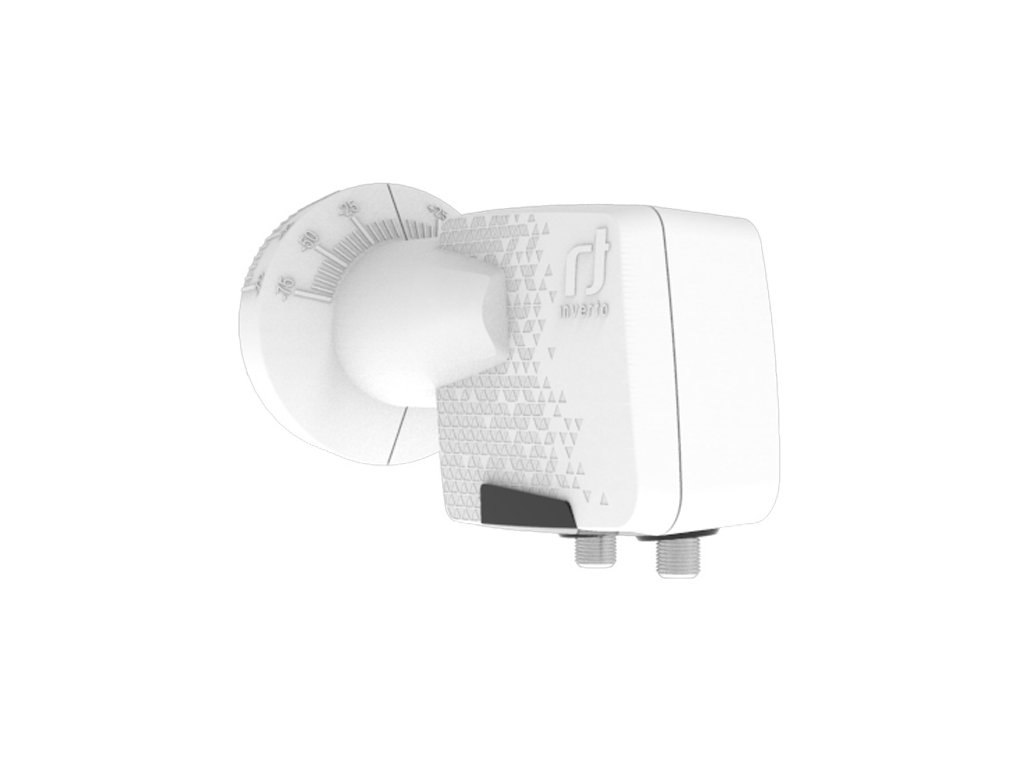

Konvertor Twin INVERTO Home Pro

Detailní popis produktu

Vstupní kmitočtový rozsah: 10,7 GHz ~ 12,75 GHz Rozsah výstupních frekvencí: 950 MHz ~ 2150 MHz Frekvence LO nízkého kmitočtu: 9,75 GHz Frekvence LO vysokého kmitočtu: 10,6 GHz Šum: 0,3 dB typ. (0,7 dB max.) Přesnost LO frekvence při 25 °C: Max. ± 500 kHz Posun teploty LO: max. ± 1,0 MHz Fázový šum LO při 10 kHz: -80 dBc / Hz max. Konverzní zisk: 55 dB min. Rozdílový zisk (v celém pásmu): ± 4 dB Potlačení obrazu: 40 dB min. Třetí řád intermodulace - ICP3: 10 dBm min. Bod komprese 1 dB (@ výstup): 0 dBm min. Křížová izolace polarizace: 22 dB typ. Ovládací signál Ca (V): 11,0 V ~ 14,0 V Ovládací signál Cb (H): 16,0 V ~ 20,0 V Ovládací signál Cc (přepínání pásem): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp Výstupní VSWR: 2,5: 1 V pásmová úroveň: -60 dBm max. Aktuální spotřeba: max. 120 mA @ 11 VDC ~ 20 VDC Provozní teplota: -30 °C ~ +60 °C Výstupní impedance: 75 Ohm Typ výstupního konektoru: Typ F (samice) Poměr F / D paraboly: 0,6 Hmotnost: 218g
Vstupní kmitočtový rozsah: 10,7 GHz ~ 12,75 GHz
Rozsah výstupních frekvencí: 950 MHz ~ 2150 MHz
Frekvence LO nízkého kmitočtu: 9,75 GHz
Frekvence LO vysokého kmitočtu: 10,6 GHz
Šum: 0,3 dB typ. (0,7 dB max.)
Přesnost LO frekvence při 25 °C: Max. ± 500 kHz
Posun teploty LO: max. ± 1,0 MHz
Fázový šum LO při 10 kHz: -80 dBc / Hz max.
Konverzní zisk: 55 dB min.
Rozdílový zisk (v celém pásmu): ± 4 dB
Potlačení obrazu: 40 dB min.
Třetí řád intermodulace - ICP3: 10 dBm min.
Bod komprese 1 dB (@ výstup): 0 dBm min.
Křížová izolace polarizace: 22 dB typ.
Ovládací signál Ca (V): 11,0 V ~ 14,0 V
Ovládací signál Cb (H): 16,0 V ~ 20,0 V
Ovládací signál Cc (přepínání pásem): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
Výstupní VSWR: 2,5: 1
V pásmová úroveň: -60 dBm max.
Aktuální spotřeba: max. 120 mA @ 11 VDC ~ 20 VDC
Provozní teplota: -30 °C ~ +60 °C
Výstupní impedance: 75 Ohm
Typ výstupního konektoru: Typ F (samice)
Poměr F / D paraboly: 0,6
Hmotnost: 218g
